Contrôle qualité
Le contrôle qualité d’une pièce industrielle doit être lié à sa fonction : assemblage, mouvement, serrage, surface d’appui, aspect ou environnement d’utilisation. HMaking peut prévoir des vérifications dimensionnelles, visuelles et documentaires selon la pièce, les tolérances indiquées et les exigences du projet.
- Contrôle dimensionnel sur cotes critiques, alésages, entraxes, portées et surfaces d’appui.
- Vérification des filetages, perçages, bavures, finitions et zones visibles.
- Inspection adaptée aux pièces usinées CNC, pièces moulées, reprises d’usinage et sous-ensembles.
- Rapport de contrôle ou relevé de cotes selon les besoins définis avant fabrication.
- Points qualité à clarifier dès l’analyse : tolérances, matière, traitement, aspect et conditionnement.
Points à cadrer avant fabrication
Dimensions

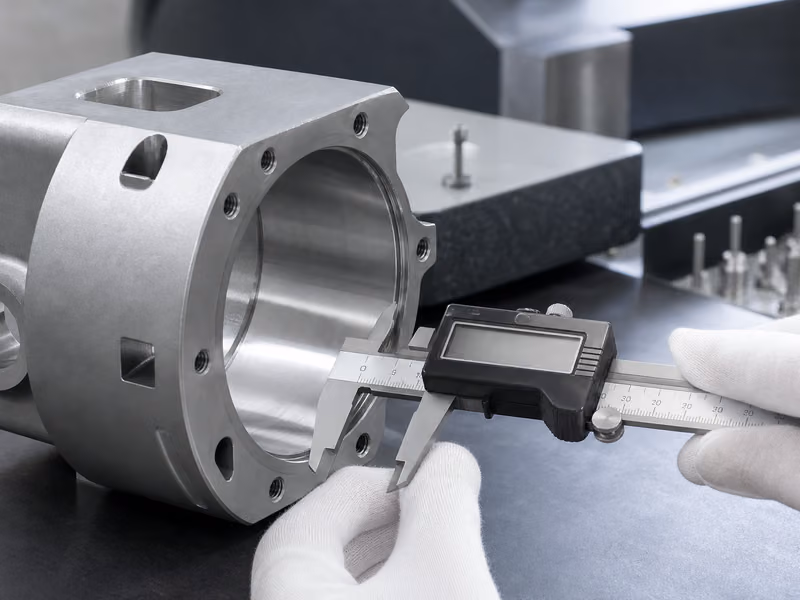

Le contrôle dimensionnel se concentre sur les cotes qui influencent réellement la fonction de la pièce : alésages, entraxes, portées, épaisseurs utiles, surfaces d’appui, longueurs critiques ou zones d’assemblage.
Aspect

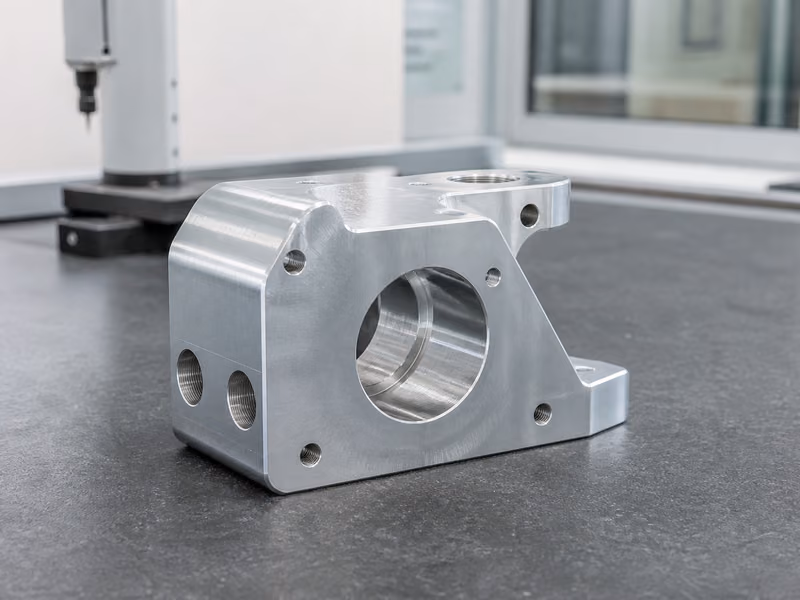

L’aspect doit être défini selon l’usage de la pièce : surface visible, zone manipulée, pièce décorative ou surface interne cachée après montage.
Finitions
Une finition peut modifier l’aspect, la protection, l’épaisseur locale ou le comportement d’assemblage. Les zones à protéger et les filetages sensibles doivent être identifiés.
Documents
Un rapport de contrôle peut être utile lorsque certaines cotes doivent être suivies ou validées avant expédition. Il doit porter sur les dimensions réellement critiques.
Niveaux de contrôle selon le projet
Le bon niveau de contrôle dépend de la pièce. Une cale simple, une bague ajustée, une pièce moulée reprise, une plaque d’interface et un sous-ensemble mécanique n’exigent pas la même vérification.
| Niveau | Quand l’utiliser | Exemple de vérification |
|---|---|---|
| Vérification standard | Pièce simple, tolérances générales, faible risque d’assemblage | Dimensions principales, aspect, quantité |
| Contrôle ciblé | Pièce avec quelques cotes fonctionnelles | Alésage, entraxe, filetage, surface d’appui |
| Rapport de contrôle | Projet avec cotes critiques à documenter | Relevé de mesures sur dimensions définies |
| Contrôle après finition | Pièce anodisée, peinte, passivée ou traitée | Aspect, épaisseur si nécessaire, zones masquées |
| Contrôle d’assemblage | Sous-ensemble mécanique ou pièce montée | Ajustement, orientation, serrage, présence des composants |
Points contrôlés sur une pièce industrielle
| Point contrôlé | Pourquoi le vérifier | Exemple |
|---|---|---|
| Alésage | Ajustement, guidage, assemblage | Diamètre, circularité selon besoin, profondeur |
| Filetage | Montage et résistance au serrage | Type, profondeur, propreté, bavure |
| Entraxe | Positionnement avec une autre pièce | Distance entre trous ou logements |
| Surface d’appui | Contact, stabilité, montage | Planéité, bavure, état de surface |
| Portée | Rotation, guidage ou contact mécanique | Diamètre, rugosité, finition |
| Aspect | Pièce visible ou manipulée | Rayure, marque, couleur, trace de reprise |
| Finition | Protection ou contrainte d’assemblage | Anodisation, passivation, peinture, nickelage |
| Conditionnement | Protection pendant transport | Séparation, étiquetage, emballage |
Pièces usinées, pièces moulées et sous-ensembles
Pour une pièce usinée CNC, le contrôle porte surtout sur les cotes fonctionnelles, les filetages, les alésages, les portées, les surfaces d’appui et les bavures.

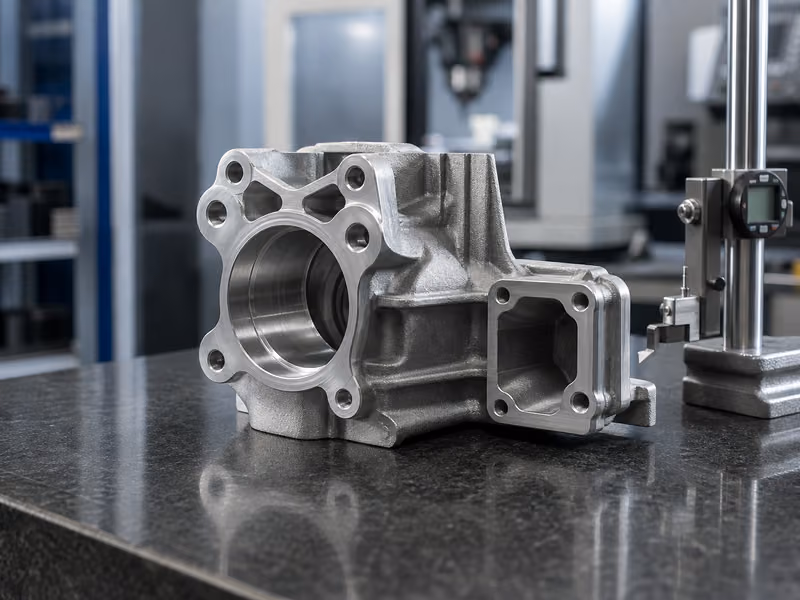

Pour une pièce moulée, le contrôle doit aussi regarder les défauts d’aspect, les lignes de joint, les reprises d’usinage, les zones visibles et les surfaces utiles.

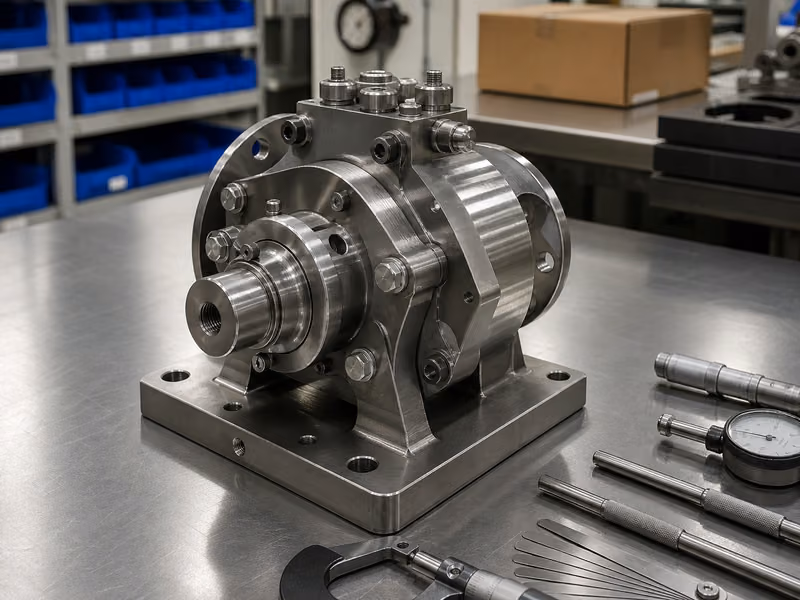

Un sous-ensemble mécanique demande de vérifier la présence des composants, l’orientation, le serrage, l’ajustement, le jeu fonctionnel et le conditionnement.

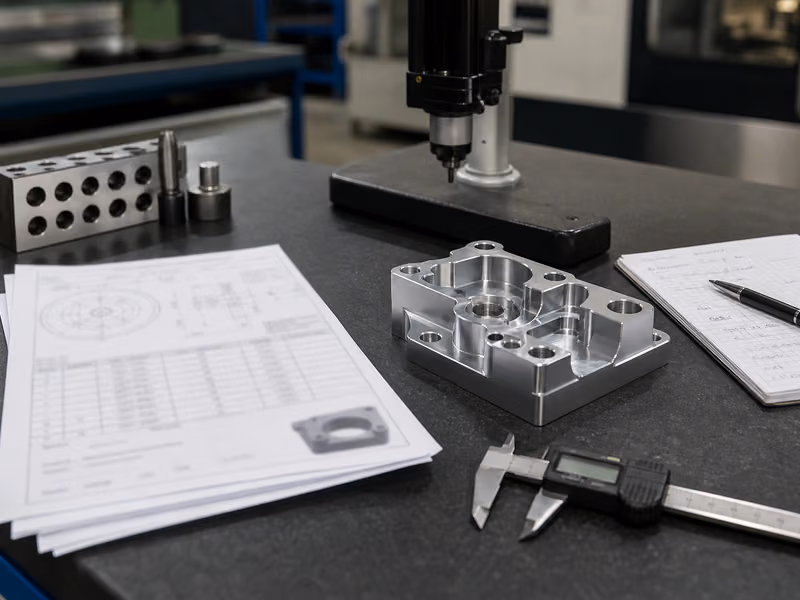

Rapport de contrôle et documents
Un rapport de contrôle n’a de valeur que s’il porte sur les bonnes informations. Pour une pièce avec deux cotes critiques, un rapport ciblé peut être plus utile qu’un relevé trop large et difficile à lire.
- cotes à mesurer
- quantité ou fréquence de contrôle
- méthode de mesure si elle est imposée
- tolérances applicables
- besoin de certificat matière ou document de traitement
- exigence de photo, marquage ou conditionnement
Un contrôle qualité centré sur les cotes utiles
Le contrôle qualité d’une pièce industrielle doit être relié à sa fonction. Une surface d’appui, un alésage, un filetage ou une zone visible ne se vérifie pas comme une cote secondaire. L’objectif est d’identifier les points qui influencent l’assemblage, le fonctionnement ou l’aspect final.
Selon le projet, HMaking peut prévoir une vérification standard, un contrôle dimensionnel ciblé, un rapport de contrôle ou une inspection adaptée aux pièces moulées, finies ou assemblées.
Questions fréquentes
Que comprend le contrôle qualité d’une pièce industrielle ?
Il peut comprendre la vérification des dimensions principales, des cotes critiques, des filetages, des alésages, des portées, des surfaces d’appui, de l’aspect, de la finition et du conditionnement.
Quelle différence entre contrôle dimensionnel et contrôle qualité ?
Le contrôle dimensionnel concerne les mesures de la pièce. Le contrôle qualité est plus large : il peut inclure dimensions, aspect, finition, documentation, assemblage, quantité et conditionnement.
Peut-on fournir un rapport de contrôle ?
Oui, un rapport peut être prévu lorsque les cotes à mesurer sont définies avant fabrication. Il est préférable de cibler les dimensions réellement critiques.
Faut-il contrôler toutes les dimensions du plan ?
Pas nécessairement. Les cotes fonctionnelles doivent être prioritaires. Contrôler toutes les dimensions avec le même niveau d’exigence peut augmenter le coût sans améliorer la pièce.
Le contrôle qualité s’applique-t-il aux sous-ensembles ?
Oui. Pour un sous-ensemble, le contrôle peut inclure la présence des composants, l’orientation, l’ajustement, le serrage, le jeu fonctionnel et le conditionnement avant expédition.
Préparer vos exigences qualité
Vous avez des cotes critiques, un rapport de contrôle ou des exigences d’aspect à prévoir pour une pièce industrielle ? HMaking peut vous aider à définir les points de contrôle utiles avant fabrication.
Articles liés L’usinage de précision ne signifie pas simplement “faire une pièce très exacte”. Une pièce peut être coûteuse, longue à produire et difficile… Les défauts d’usinage CNC révèlent souvent un problème de préparation, de bridage ou de contrôle. Une bavure, une vibration ou une cote… Un plan bien fait ne se lit pas seulement à la cote. Il faut aussi lire les tolérances, les références, les ajustements…À lire pour avancer sur votre projet

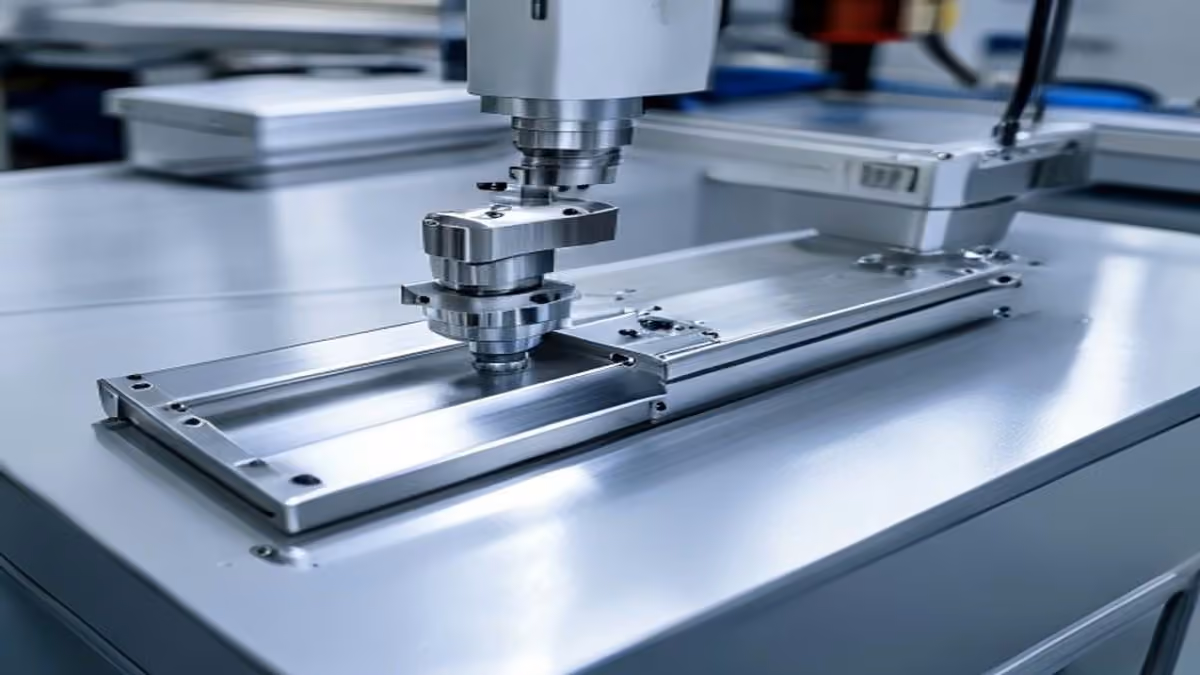

Usinage de précision : tolérances, matériaux et applications

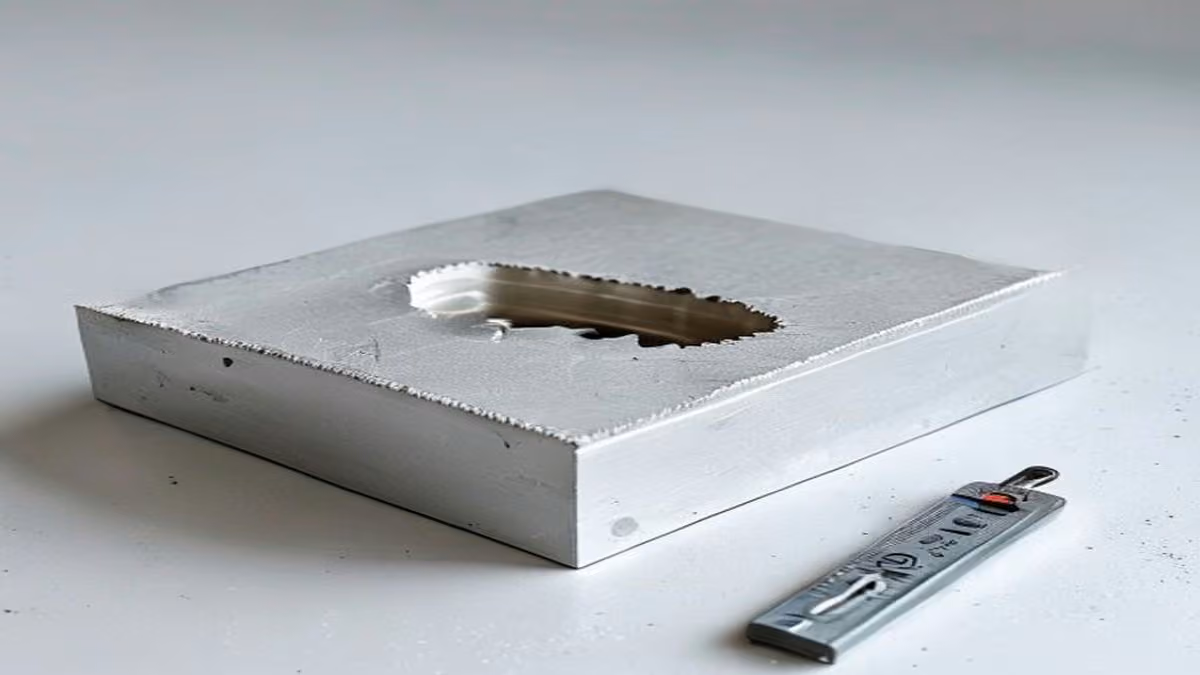

Défauts courants en usinage CNC et comment les éviter

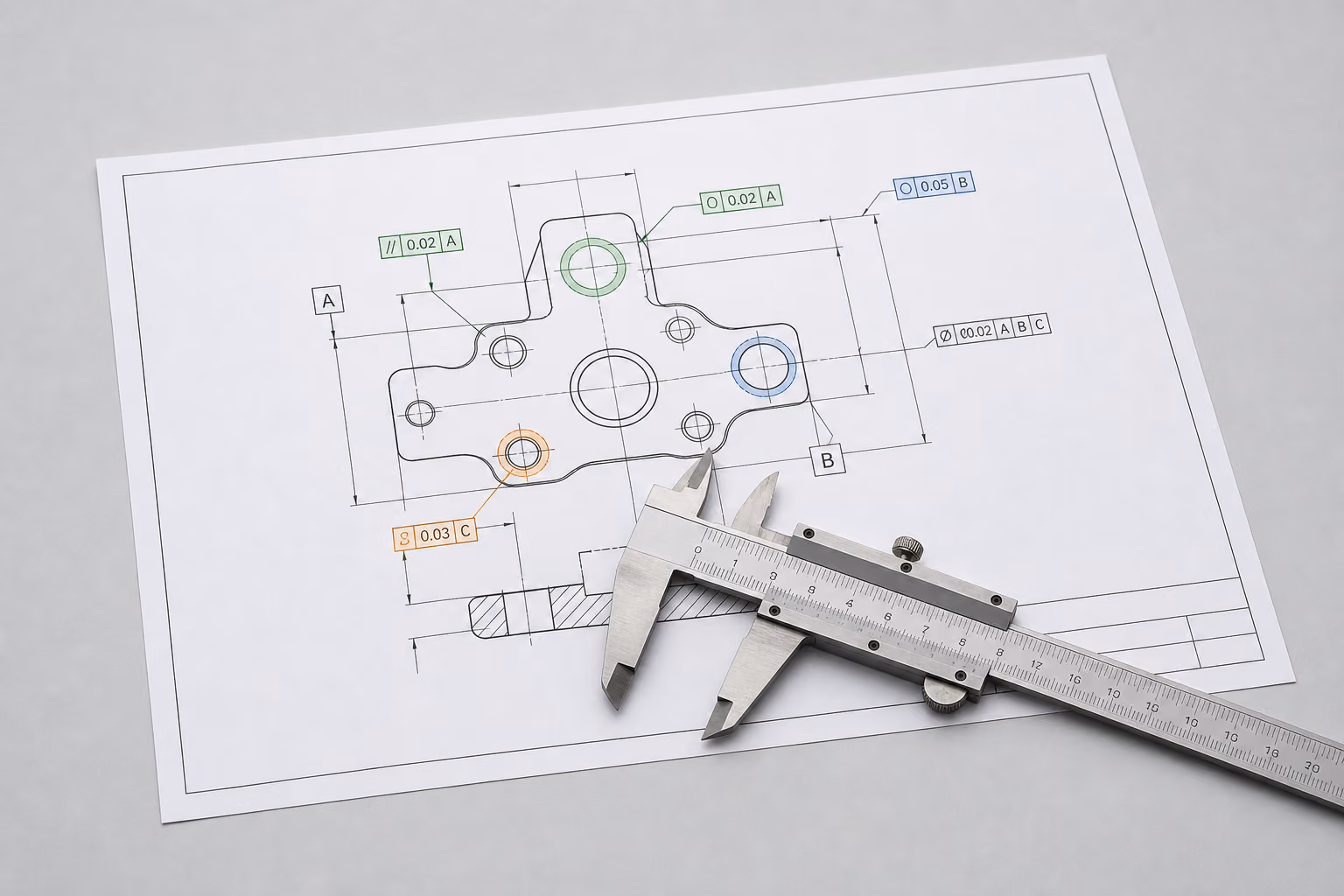

Tolérances en usinage CNC : ce qu’il faut lire
