Pour les pièces critiques, associez les exigences de contrôle aux pages pièces de précision, usinage de précision et envoyer un plan avec critères qualité.
Qualité industrielle
La qualité d’une pièce industrielle se prépare avant la fabrication : tolérances utiles, matière, finition, zones fonctionnelles, contrôle dimensionnel et documents attendus. HMaking analyse ces éléments pour limiter les écarts entre le besoin technique, la production et l’assemblage final.
- Contrôle dimensionnel sur les cotes fonctionnelles.
- Lecture des tolérances usinage CNC selon le rôle de la pièce.
- Vérification des filetages, alésages, portées, surfaces d’appui et finitions.
- Rapports de contrôle ou documents qualité selon le projet.
- Communication technique avant production pour éviter les exigences ambiguës.
Parcourir les sujets qualité
La qualité ne se limite pas à une inspection finale. Elle commence par une lecture du plan, des zones fonctionnelles et des conditions d’utilisation.
Contrôle qualité
Comprendre les vérifications possibles sur pièces usinées, moulées ou assemblées : dimensions, aspect, filetages, finitions, rapports.
Tolérances usinage CNC
Définir les tolérances utiles, comprendre ISO 2768, éviter les cotes trop serrées sans fonction réelle.

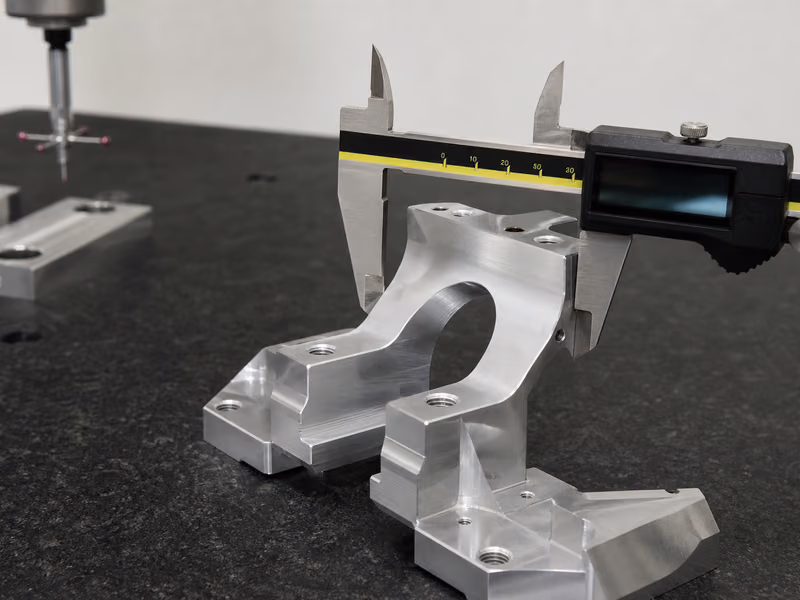

Ce qui est vérifié avant expédition
Les contrôles doivent se concentrer sur ce qui influence l’assemblage ou le fonctionnement de la pièce. Une surface décorative, une portée mécanique, un alésage, un filetage ou une zone de glissement ne se vérifient pas de la même manière.
| Élément vérifié | Pourquoi c’est important | Exemple de point à préciser |
|---|---|---|
| Dimensions fonctionnelles | Assurer l’assemblage et le fonctionnement | Alésage, entraxe, épaisseur, longueur critique |
| Filetages et perçages | Éviter les problèmes de montage | Type de filetage, profondeur, accès outil |
| Portées et surfaces d’appui | Garantir positionnement et contact | Planéité, rugosité, bavure, zone de contact |
| Finition | Vérifier aspect, protection ou compatibilité d’assemblage | Anodisation, passivation, peinture, microbillage |
| Aspect visible | Limiter les défauts sur pièces apparentes | Rayure, marque de bridage, trace de reprise |

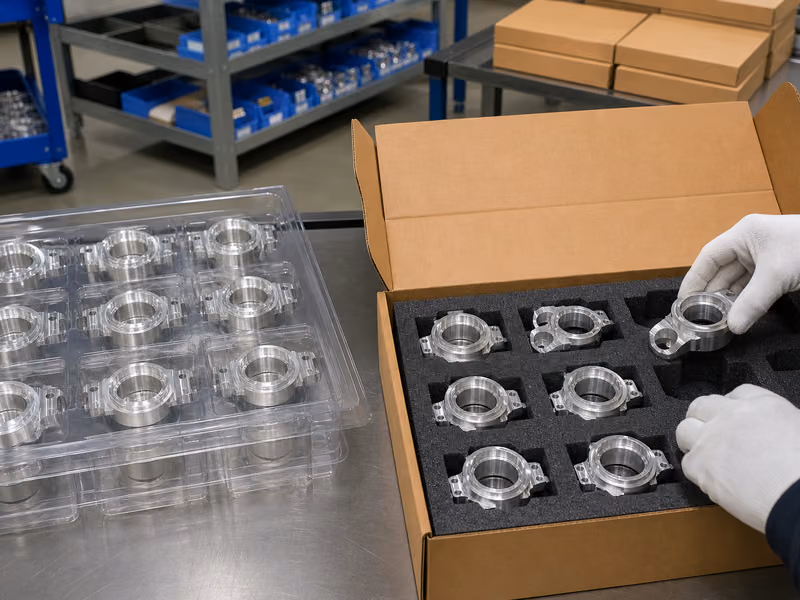

| Quantité et conditionnement | Réduire les erreurs de livraison | Séparation des références, protection, étiquetage |

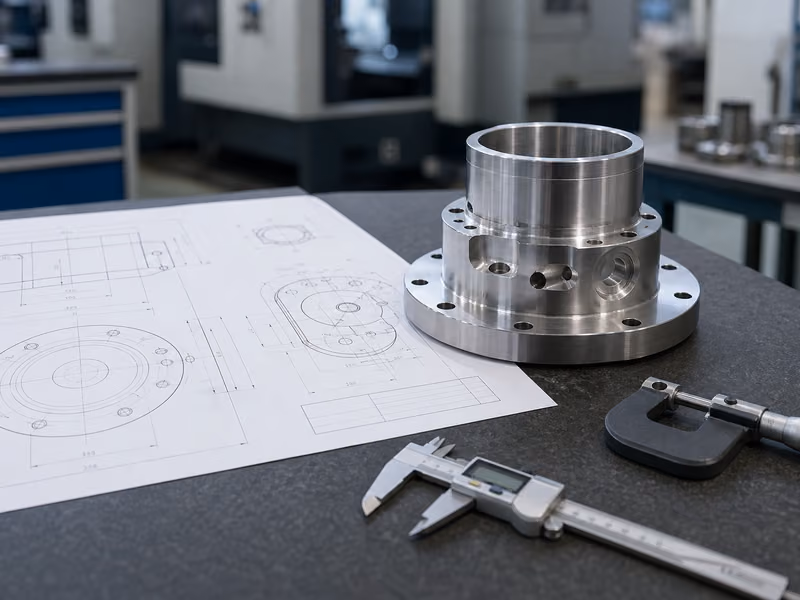

Tolérances et zones critiques
Toutes les cotes d’une pièce n’ont pas la même importance. Une cote critique guide un assemblage, une rotation, un serrage, un positionnement ou une étanchéité. Une cote non fonctionnelle peut souvent rester sur une tolérance générale.
Cette distinction est essentielle en usinage de précision qualité. Une tolérance serrée sur une zone inutile augmente le coût et le temps de contrôle. À l’inverse, une cote fonctionnelle mal définie peut créer un problème au montage, même si le reste de la pièce paraît correct.
- quelles cotes influencent réellement l’assemblage
- quelles surfaces reçoivent une finition
- quelles dimensions doivent être contrôlées sur rapport
- quelles tolérances relèvent d’une norme générale
- quelles zones peuvent être contrôlées visuellement ou fonctionnellement

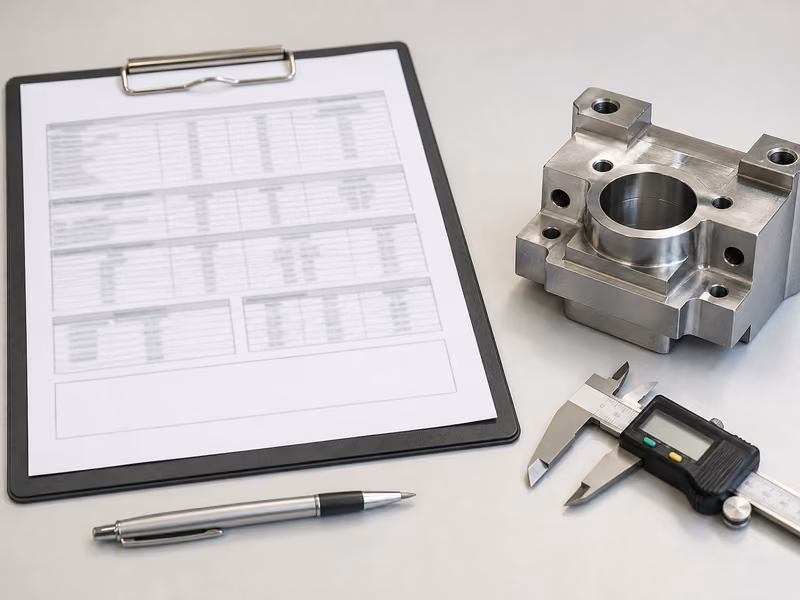

Documents qualité possibles
Selon la pièce et le projet, différents documents peuvent être utiles. Ils doivent être définis avant production : un rapport complet sur une pièce simple n’a pas toujours d’intérêt ; un relevé ciblé sur les cotes critiques peut être plus utile pour l’assemblage.
- rapport de contrôle dimensionnel
- relevé de cotes critiques
- certificat matière lorsque disponible et demandé
- rapport ou confirmation de traitement de surface
- photos de pièces avant expédition
- suivi de référence, quantité et conditionnement
Une qualité définie par la fonction de la pièce
La qualité d’une pièce industrielle dépend de son usage réel : assemblage, mouvement, serrage, contact, aspect ou environnement. Les cotes critiques, les finitions et les documents de contrôle doivent être définis en fonction de cette utilisation, pas ajoutés de manière systématique.
Pour un projet d’usinage CNC, de fonderie ou d’assemblage mécanique, HMaking privilégie une lecture ciblée : identifier les zones qui comptent, vérifier les points utiles et préparer les informations qualité avant production.
Questions fréquentes
Le contrôle qualité est-il toujours nécessaire pour une pièce usinée ?
Oui, mais le niveau de contrôle doit être adapté. Une pièce simple peut demander une vérification dimensionnelle de base, tandis qu’une pièce de précision peut nécessiter un contrôle ciblé sur plusieurs cotes fonctionnelles.
Quelle différence entre contrôle qualité et rapport de contrôle ?
Le contrôle qualité désigne les vérifications effectuées sur la pièce. Le rapport de contrôle est un document qui consigne certaines mesures ou résultats. Il doit être défini selon les besoins du projet.
Faut-il contrôler toutes les cotes d’un plan ?
Ce n’est pas toujours utile. Les cotes fonctionnelles, les surfaces d’assemblage et les points critiques doivent être prioritaires. Les autres dimensions peuvent souvent relever de tolérances générales.
Comment définir les tolérances usinage CNC ?
Les tolérances doivent être liées à la fonction de la pièce. Une tolérance serrée est pertinente sur un alésage, une portée ou un entraxe critique, mais pas forcément sur une surface sans rôle mécanique.
Un contrôle peut-il être prévu pour une pièce moulée ou assemblée ?
Oui. Le contrôle peut porter sur les dimensions, les reprises d’usinage, l’aspect, les filetages, les zones d’assemblage ou le conditionnement, selon le type de pièce et la fonction attendue.
Préparer vos exigences qualité
Vous avez des exigences de contrôle, de tolérances ou de documents qualité pour une pièce industrielle ? HMaking peut vous aider à identifier les points critiques avant fabrication.

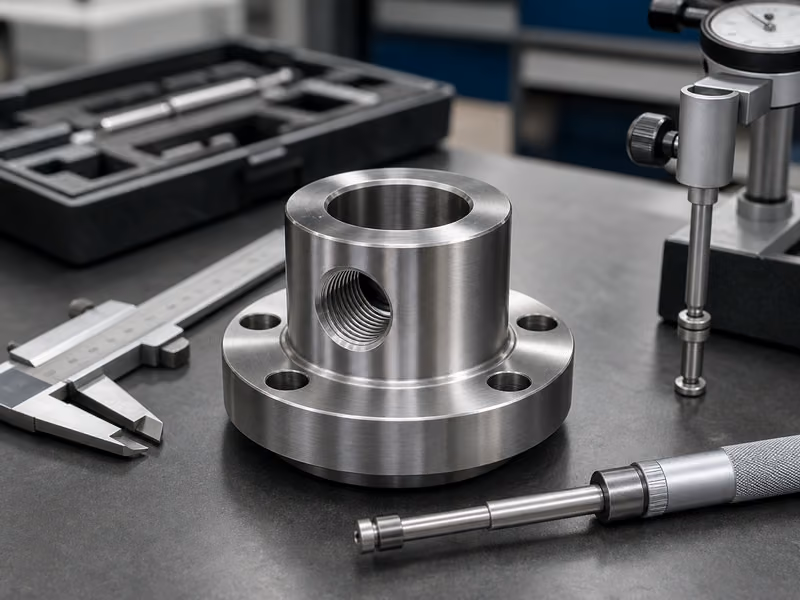

Vérifier les cotes fonctionnelles
Les cotes fonctionnelles doivent être identifiées avant production afin de relier le contrôle à l’assemblage réel de la pièce.
