L’usinage CNC est souvent résumé à une machine qui coupe du métal automatiquement. C’est trop court. Le procédé repose aussi sur un plan, des outils, une matière, des tolérances et des contrôles.
Pour un acheteur, un ingénieur ou un responsable qualité, comprendre l’usinage CNC permet de lire un plan plus justement, de poser les bonnes questions à un atelier d’usinage et d’éviter les attentes irréalistes sur une pièce mécanique.
Définition simple de l’usinage CNC
L’usinage CNC est un procédé de fabrication qui enlève de la matière avec une machine commandée par ordinateur. CNC signifie commande numérique par ordinateur. La machine suit un programme pour fraiser, tourner, percer, aléser ou finir une pièce selon un fichier technique.
Le principe est soustractif. On part d’un bloc, d’une barre, d’une plaque ou d’une ébauche, puis l’outil enlève la matière jusqu’à obtenir la forme demandée.
Cette méthode convient aux pièces en métal et en plastique technique. Elle est utilisée pour les prototypes, les pièces mécaniques sur plan, les petites séries et certaines productions récurrentes.
La précision vient de quatre éléments : la machine, l’outil, la matière et le dossier technique. Un bon fichier 3D aide à produire la forme, mais le plan 2D reste essentiel pour définir les tolérances, les filetages, les ajustements, les états de surface et les exigences de contrôle.
Une définition utile doit donc répondre à trois questions : quelle matière est retirée, quelle géométrie est attendue et quel niveau de précision doit être prouvé. Sans ces trois réponses, “usinage CNC” reste un mot trop large pour prendre une décision technique.
Ce que l’usinage CNC change par rapport à l’usinage classique
L’usinage CNC garde le principe de l’usinage traditionnel, mais il remplace une grande partie des gestes manuels par des mouvements programmés. La pièce reste fabriquée par enlèvement de matière. La différence vient du pilotage numérique, de la répétabilité et de la capacité à produire des formes plus complexes.
Sur une machine conventionnelle, l’opérateur règle et déplace les axes manuellement. Sur une machine CNC, le programme contrôle les déplacements, les vitesses et les changements d’outil.
Cela ne rend pas l’opérateur inutile. Son rôle se déplace vers la préparation : choix des outils, bridage, réglages, contrôle des premières pièces et correction des écarts.
| Méthode | Principe | Quand elle convient |
|---|---|---|
| Usinage conventionnel | Réglage manuel des axes | Réparation, pièce simple, ajustement ponctuel |
| Usinage CNC | Trajectoires programmées par ordinateur | Pièces répétables, géométries complexes, petites séries |
| Impression 3D | Ajout de matière couche par couche | Maquettes, formes très libres, prototypes rapides |
Pour une pièce fonctionnelle en aluminium, acier, inox ou plastique technique, l’usinage CNC reste souvent plus adapté que l’impression 3D lorsque la matière finale, la précision et l’état de surface comptent.
La sécurité des machines reste aussi un sujet à part entière. L’INRS rappelle que la prévention des risques liés aux machines doit être prise en compte sur tout leur cycle de vie, de la réception à l’utilisation et aux modifications. Pour un acheteur, cela signifie qu’une pièce intégrée dans une machine peut avoir des contraintes qui dépassent la simple dimension.
Comment fonctionne une machine CNC ?
Une machine CNC transforme un modèle numérique en mouvements d’outil contrôlés. Le programme indique les trajectoires, vitesses, profondeurs de coupe et changements d’outil nécessaires pour fabriquer la pièce.
Le processus suit généralement six étapes :
- Le client fournit un fichier 3D et un plan 2D.
- Le technicien vérifie la faisabilité de la géométrie.
- Il prépare la programmation CAM.
- L’atelier choisit les outils, la matière et le bridage.
- La machine usine la pièce par passes successives.
- Les dimensions critiques sont contrôlées avant expédition.
Une fraiseuse CNC travaille surtout avec un outil rotatif qui se déplace autour de la pièce. Un tour CNC fait tourner la pièce pendant que l’outil coupe. Les machines plus avancées peuvent combiner plusieurs opérations pour réduire les reprises.
Le réglage reste une étape importante. Même avec une commande numérique, l’opérateur doit choisir le bon outil, tenir compte de la matière, contrôler l’usure et vérifier les premières pièces.
Les systèmes de commande numérique s’appuient aussi sur des conventions normalisées. Les catalogues ISO liés aux machines à commande numérique couvrent notamment les formats de programme, la terminologie et les systèmes de coordonnées. Ces références ne remplacent pas un plan de pièce, mais elles montrent que la CNC appartient à un cadre industriel structuré.
Fraisage, tournage, perçage : les principaux usinages
L’usinage CNC regroupe plusieurs procédés, chacun adapté à une géométrie différente. Le choix du procédé influence le coût, la précision et le délai.
Fraisage CNC
Le fraisage utilise une fraise CNC pour enlever la matière. Il sert à créer des surfaces planes, poches, rainures, perçages, logements, chanfreins et formes 3D.
Une fraiseuse CNC convient bien aux boîtiers, supports, brides, plaques usinées et composants mécaniques non cylindriques. Les centres d’usinage 3 axes couvrent beaucoup de pièces. Les machines 4 ou 5 axes deviennent utiles lorsque plusieurs faces doivent être usinées avec moins de reprises.
Tournage CNC
Le tournage sert aux pièces rondes. La pièce tourne, l’outil avance, et la matière est retirée pour former un diamètre, un épaulement, une gorge ou un filetage.
Ce procédé convient aux axes, bagues, douilles, entretoises, raccords et pièces de révolution. Si la pièce comporte aussi des perçages latéraux ou des méplats, elle peut demander une opération complémentaire de fraisage.
Perçage, alésage et taraudage
Le perçage crée un trou. L’alésage améliore la précision d’un trou déjà existant. Le taraudage crée un filetage interne.
Ces opérations semblent simples, mais elles deviennent critiques lorsqu’un trou sert au positionnement ou reçoit une pièce d’assemblage. Un alésage fonctionnel doit donc être clairement tolérancé sur le plan.
Cannelures, rainures et formes spéciales
Les cannelures servent à transmettre un mouvement, guider une pièce ou créer une liaison mécanique. Elles demandent une bonne définition du profil, de la profondeur, du jeu et du contrôle.
Selon la géométrie, l’atelier peut les produire par fraisage, brochage, taillage ou autre procédé spécialisé. Si la cannelure est fonctionnelle, ne laissez pas seulement le modèle 3D parler : ajoutez une note de contrôle.
| Procédé | Formes typiques | Point à vérifier |
|---|---|---|
| Fraisage CNC | Poches, rainures, surfaces planes, formes 3D | Rayons internes et accès outil |
| Tournage CNC | Axes, bagues, douilles, filetages | Diamètres, concentricité, état de surface |
| Alésage | Trous précis et logements | Tolérance, profondeur utile, rugosité |
| Taraudage | Filetages internes | Profondeur, pas, type de filetage |
| Cannelures | Liaison mécanique ou guidage | Profil, jeu, méthode de contrôle |
Mini-diagnostic : quel usinage regarder en premier ?
Si la pièce est surtout plate, prismatique ou composée de poches, commencez par le fraisage CNC. Si elle est surtout cylindrique, regardez d’abord le tournage. Si la fonction dépend d’un trou précis, concentrez la discussion sur l’alésage, l’ajustement et le contrôle du diamètre.
Pour une pièce combinée, ne cherchez pas un seul mot-clé. Une bague avec une rainure, un axe fileté ou un boîtier avec alésages peut demander plusieurs opérations. C’est normal : l’important est de savoir quelles surfaces sont fonctionnelles.
Quels matériaux peut-on usiner en CNC ?
L’usinage CNC peut produire des pièces en aluminium, acier, inox, laiton, cuivre et plastiques techniques. Le choix du matériau influence la vitesse d’usinage, l’état de surface, la stabilité dimensionnelle et le prix.
L’aluminium est souvent choisi pour les prototypes, supports, boîtiers et pièces légères. Il s’usine bien et accepte plusieurs finitions, comme l’anodisation.
L’acier offre une bonne résistance mécanique. L’inox résiste mieux à la corrosion, mais il demande généralement plus d’attention pendant la coupe.
Le laiton et le cuivre conviennent à certaines pièces de raccordement, composants électriques ou éléments précis. Les plastiques techniques, comme le POM, le PTFE ou le nylon, demandent un bridage adapté, car ils peuvent se déformer plus facilement.
| Matériau | Usage courant | Attention particulière |
|---|---|---|
| Aluminium | Prototypes, boîtiers, supports | Nuance et finition à préciser |
| Acier | Pièces mécaniques robustes | Traitement thermique possible |
| Inox | Pièces exposées à la corrosion | Temps d’usinage et état de surface |
| Laiton | Raccords, petites pièces précises | Filetages et bavures |
| Plastiques techniques | Guides, isolants, pièces légères | Dilatation et déformation |
Pour une pièce fiable, évitez les désignations vagues. “Aluminium” ou “inox” ne suffit pas toujours. Indiquez la nuance si vous la connaissez, ou décrivez l’environnement d’utilisation pour aider l’atelier à confirmer le choix.
Les matériaux ne se jugent pas seulement au prix
Un matériau facile à acheter n’est pas toujours le plus simple à usiner. Une matière trop dure peut ralentir la coupe. Une matière trop souple peut se déformer au bridage. Un plastique technique peut changer de dimension avec la température ou l’humidité.
Avant de choisir, reliez la matière à l’usage : charge, corrosion, frottement, poids, aspect, température et durée de vie. Cette logique évite de choisir une nuance uniquement parce qu’elle est connue.
Tolérances, ajustement et H7/g6 : pourquoi ces détails comptent
Les tolérances définissent l’écart acceptable entre la dimension prévue et la pièce réelle. Elles sont essentielles en mécanique de précision, surtout lorsque deux pièces doivent s’assembler avec un jeu contrôlé.
Un ajustement décrit la relation entre un arbre et un alésage. Par exemple, une notation comme H7/g6 indique une classe de tolérance pour l’alésage et l’arbre. Ce type de notation aide à maîtriser le jeu ou le serrage entre deux pièces.
La norme ISO 286 encadre les systèmes de tolérances et d’ajustements pour dimensions linéaires. Dans un projet réel, l’atelier doit savoir quelles cotes relèvent d’un ajustement fonctionnel et quelles cotes peuvent rester générales.
| Terme | Sens pratique | Exemple d’impact |
|---|---|---|
| Tolérance générale | Écart acceptable sur les cotes non critiques | Évite de surcontrôler toute la pièce |
| Ajustement | Relation entre deux pièces assemblées | Jeu ou serrage entre arbre et alésage |
| H7/g6 | Exemple de couple alésage/arbre | Montage plus prévisible |
| Rugosité | Qualité de surface | Frottement, étanchéité, aspect |
| Concentricité | Alignement d’axes | Rotation plus stable |
Un plan trop serré partout augmente le coût. Un plan trop vague augmente le risque d’assemblage. Le bon équilibre consiste à préciser les cotes qui portent la fonction et à simplifier le reste.
Voici un exemple simple : si un axe doit entrer dans un alésage avec un jeu maîtrisé, la cote de cet alésage mérite une tolérance claire. En revanche, la longueur extérieure d’un support non fonctionnel peut souvent rester en tolérance générale.
Comment lire H7/g6 sans se perdre
Dans un couple comme H7/g6, la lettre et le chiffre ne sont pas décoratifs. Ils décrivent une zone de tolérance pour l’alésage et pour l’arbre. En pratique, cette notation aide à prévoir si l’assemblage aura du jeu, sera glissant ou demandera un montage plus serré.
Un lecteur non spécialiste n’a pas besoin de mémoriser toutes les tables ISO. Il doit surtout comprendre ceci : un ajustement doit être choisi selon la fonction, pas copié d’un ancien plan sans vérifier la matière, le diamètre et les conditions d’utilisation.
Où utilise-t-on l’usinage CNC ?
L’usinage CNC est utilisé dans les secteurs qui demandent des pièces précises, répétables et adaptées à un plan. Il couvre la mécanique générale, l’automobile, l’électronique, la robotique, les équipements médicaux, l’énergie et les machines industrielles.
Dans l’automobile, il peut servir à produire des supports, prototypes, gabarits ou pièces de test. En robotique, il permet de fabriquer des bras, plaques, brides, logements et composants d’assemblage.
Dans l’électronique, l’usinage CNC sert souvent aux boîtiers, dissipateurs thermiques et pièces de fixation. Dans l’énergie et les machines, il intervient sur des composants robustes, pièces de maintenance et éléments de précision.
Pour les projets médicaux ou réglementés, l’exigence ne porte pas seulement sur la dimension. La traçabilité matière, le contrôle qualité, le nettoyage, l’emballage et la documentation peuvent devenir aussi importants que l’usinage lui-même.
| Secteur | Exemples de pièces CNC | Point souvent critique |
|---|---|---|
| Robotique | Brides, plaques, bras, supports capteurs | Répétabilité et assemblage |
| Électronique | Boîtiers, dissipateurs, fixations | Aspect, conductivité thermique, finition |
| Machine industrielle | Axes, bagues, logements, gabarits | Ajustements et maintenance |
| Énergie | Supports, raccords, composants robustes | Matière et corrosion |
| Médical et laboratoire | Pièces de montage, outillages, composants précis | Nettoyage, traçabilité, contrôle |
Usinage CNC et mécanique de précision : quelle différence ?
L’usinage CNC est un procédé ; la mécanique de précision décrit un niveau d’exigence. Une pièce CNC n’est pas automatiquement une pièce de précision si le plan, la machine, l’outil et le contrôle ne sont pas adaptés.
La mécanique de précision implique souvent des tolérances plus strictes, des états de surface définis, des ajustements contrôlés et des rapports d’inspection. Elle demande aussi une bonne stabilité matière et un processus de contrôle cohérent.
Le rodage peut intervenir lorsque l’état de surface ou la précision d’un contact doit être amélioré. Ce n’est pas une opération nécessaire pour toutes les pièces, mais elle peut être utile sur certains ajustements, surfaces fonctionnelles ou pièces demandant un fini très régulier.
Pour éviter les malentendus, ne demandez pas seulement une “pièce précise”. Indiquez les zones qui doivent être précises, la raison de cette précision et la méthode de vérification souhaitée.
Une bonne formulation serait par exemple : “diamètre de l’alésage critique pour montage d’axe”, “surface A utilisée comme référence de contrôle” ou “état de surface important pour glissement”. Ces notes courtes donnent plus de valeur qu’une tolérance serrée appliquée partout.
Ce qu’un plan CNC doit préciser
Un plan CNC doit préciser ce que le modèle 3D ne suffit pas à expliquer. Le fichier 3D montre la forme, mais il ne dit pas toujours quelles surfaces sont critiques, quel ajustement est attendu ou quelle finition peut modifier les dimensions.
Les informations les plus utiles sont :
- matière et nuance ;
- tolérances générales ;
- ajustements comme H7/g6 ;
- alésages fonctionnels ;
- filetages et profondeurs ;
- cannelures ou profils spéciaux ;
- rugosité si elle compte ;
- finition de surface ;
- méthode de contrôle attendue.
Cette distinction évite un malentendu fréquent : deux pièces peuvent avoir la même forme, mais pas la même fonction. Une face décorative, une surface d’appui et une portée de roulement ne se contrôlent pas de la même manière.
| Élément du plan | Ce qu’il précise | Pourquoi c’est utile |
|---|---|---|
| Matière | Nuance exacte ou exigence d’usage | Évite un choix trop vague |
| Tolérance | Écart dimensionnel accepté | Sépare le critique du non critique |
| Ajustement | Relation arbre/alésage | Aide au montage mécanique |
| Rugosité | État de surface attendu | Influence frottement et étanchéité |
| Contrôle | Méthode de vérification | Réduit les litiges à réception |
Ce qu’un modèle 3D ne dit pas toujours
Un modèle 3D peut cacher plusieurs informations importantes. Il montre la forme nominale, mais il ne précise pas toujours le jeu nécessaire, les surfaces visibles, les zones à protéger, la rugosité, la méthode de mesure ou les dimensions qui pilotent l’assemblage.
Pour cette raison, le plan PDF reste utile même lorsque le fichier STEP est parfait. Il transforme une forme en exigence de fabrication.
Comment préparer une première demande CNC
Une première demande CNC doit permettre à l’atelier de comprendre la forme, la fonction et le niveau d’exigence de la pièce. Même pour une simple question de faisabilité, le contexte technique aide beaucoup.
Envoyez un fichier 3D, idéalement STEP ou STP, avec un plan PDF. Le modèle 3D montre la géométrie. Le plan indique les tolérances, matériaux, filetages, états de surface, finitions et notes de contrôle.
Ajoutez aussi le contexte d’utilisation. Une phrase simple peut suffire : “pièce de fixation pour prototype”, “arbre avec ajustement H7/g6”, “boîtier visible après anodisation noire” ou “pièce de maintenance pour machine”.
Checklist de départ pour usinage CNC
- Fichier 3D STEP, STP ou IGS.
- Plan 2D PDF avec dimensions et tolérances.
- Matière ou environnement d’utilisation.
- Quantité : prototype, lot pilote ou série.
- Finition attendue.
- Ajustements, alésages ou cannelures critiques.
- Exigences de contrôle : rapport, CMM, certificat matière.
- Délai souhaité.
- Emballage et protection des surfaces.
- Destination et contraintes logistiques.
Comment reconnaître un atelier d’usinage sérieux
Un atelier d’usinage sérieux doit savoir expliquer ce qu’il peut produire, ce qui demande confirmation et ce qui doit être contrôlé. La qualité de ses questions compte autant que la liste de ses machines.
Regardez la capacité réelle : fraisage, tournage, usinages multi-axes, contrôle qualité, gestion des finitions et communication technique. Un atelier d’usinage doit aussi savoir expliquer ce qui augmente la difficulté et ce qui peut être simplifié sans risque.
Pour un projet international, clarifiez aussi les documents, l’emballage, l’expédition et la procédure en cas de non-conformité. Ces points ne sont pas visibles dans la géométrie, mais ils comptent à la réception.
Si la pièce entre dans une machine commercialisée en Europe, vérifiez aussi le contexte réglementaire global. EUR-Lex résume les exigences européennes liées à la sécurité des machines, notamment le passage progressif du cadre de la directive machines vers le règlement (UE) 2023/1230.
| Critère | Bon signal | Risque si absent |
|---|---|---|
| Revue technique | Le fournisseur signale les points difficiles | Mauvaise interprétation du plan |
| Questions sur le plan | Il identifie les cotes critiques | Hypothèses cachées |
| Contrôle qualité | Il précise les moyens de mesure | Litige à réception |
| Expérience matériaux | Il confirme nuance et finition | Mauvais choix matière |
| Logistique | Il parle emballage et documents | Retard ou dommage transport |

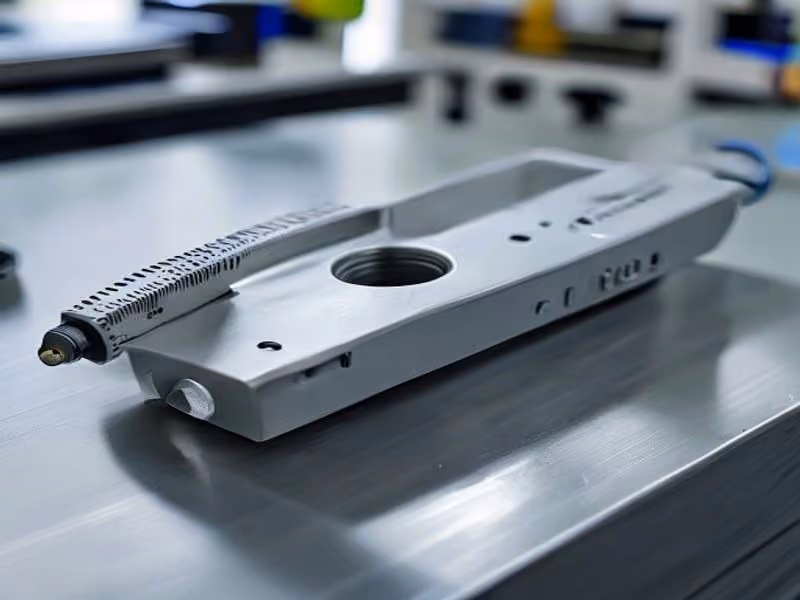

Signaux d’alerte avant de lancer la production
Méfiez-vous si un atelier confirme un prix sans poser de question alors que le plan contient des ajustements, des alésages précis ou des finitions. Méfiez-vous aussi si le devis ne distingue pas matière, usinage, finition, contrôle et transport.
Un fournisseur fiable peut parfois demander plus d’informations avant de répondre. Ce n’est pas forcément un frein. C’est souvent le signe qu’il cherche à réduire les hypothèses avant production.
À retenir
L’usinage CNC est une méthode flexible pour produire des pièces mécaniques précises à partir d’un plan. Mais la qualité finale ne dépend pas seulement de la machine. Elle dépend aussi du matériau, des tolérances, des ajustements, de la finition et du contrôle.
Si vous préparez une pièce CNC, commencez par définir sa fonction. Identifiez ensuite les zones critiques, les exigences de contrôle et le niveau de documentation attendu. Vous comprendrez mieux ce que l’atelier peut fabriquer et ce qui doit être confirmé avant production.
Faire étudier votre pièce CNC
HMaking aide à relier la géométrie, la matière et les exigences de contrôle au procédé CNC le plus adapté.
Pour obtenir un retour technique, envoyez le plan 2D et le fichier 3D, avec la quantité et les fonctions critiques.
Notre équipe peut aussi vous aider à clarifier les ajustements, alésages, états de surface et exigences de contrôle avant production.
FAQ sur l’usinage CNC
Que veut dire CNC ?
CNC signifie commande numérique par ordinateur. Une machine CNC suit un programme pour déplacer les outils et usiner une pièce selon un fichier technique.
Quelle est la différence entre une fraiseuse CNC et un tour CNC ?
Une fraiseuse CNC utilise un outil rotatif pour travailler une pièce fixe ou bridée. Un tour CNC fait tourner la pièce pendant que l’outil coupe la matière.
L’usinage CNC convient-il aux petites séries ?
Oui. L’usinage CNC convient très bien aux prototypes, lots pilotes et petites séries, car il ne nécessite pas forcément de moule ou d’outillage lourd.
Quels matériaux peut-on usiner en CNC ?
On peut usiner l’aluminium, l’acier, l’inox, le laiton, le cuivre et plusieurs plastiques techniques. Le choix dépend de l’usage, de la résistance, de la finition et du budget.
Que signifie H7/g6 sur un plan ?
H7/g6 désigne un type d’ajustement entre un alésage et un arbre. Cette notation aide à contrôler le jeu ou le serrage entre deux pièces assemblées.
À quoi sert le rodage ?
Le rodage améliore l’état de surface ou la précision de contact sur certaines pièces. Il n’est pas nécessaire partout, mais il peut être utile pour des surfaces fonctionnelles spécifiques.
Une pièce CNC est-elle toujours une pièce de mécanique de précision ?
Non. Une pièce CNC devient une pièce de précision seulement si le plan, les tolérances, la méthode d’usinage et le contrôle sont adaptés au niveau d’exigence.
Quels fichiers envoyer pour une première étude CNC ?
Envoyez un fichier 3D STEP ou STP, un plan PDF, la matière, la quantité, la finition, les tolérances critiques et les exigences de contrôle.
Comment réduire la difficulté d’une pièce CNC ?
Simplifiez les tolérances non critiques, évitez les poches trop profondes, augmentez les rayons internes si possible et clarifiez la finition dès le début.
Comment choisir un atelier d’usinage ?
Choisissez un atelier capable de lire le plan, poser des questions techniques, expliquer les risques, contrôler les cotes critiques et gérer l’emballage jusqu’à la livraison.
